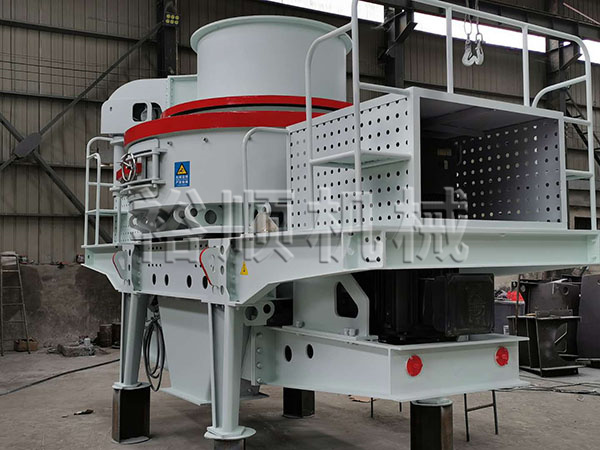

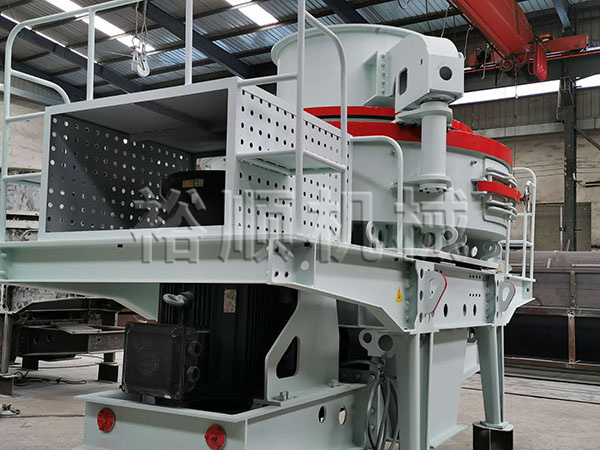

沖擊式破碎機，是新型制砂設備的一種，是我公司根據國內制砂生產方面的實際情況，引進國外“石打石”破碎機原理及技術，研制開發的具有先進技術水平的新一代碎石設備，因其破碎產品粒度均勻，粒形自然，物料堅固穩定，所以常被應用于對砂石料有嚴格要求的建筑、工程領域。

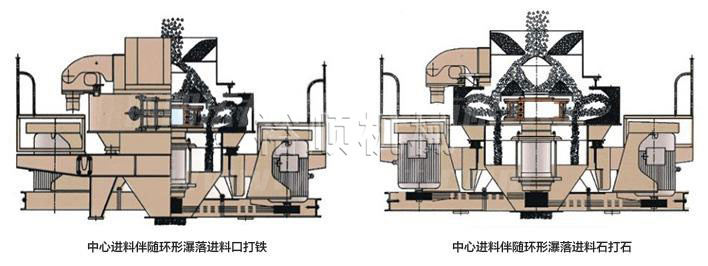

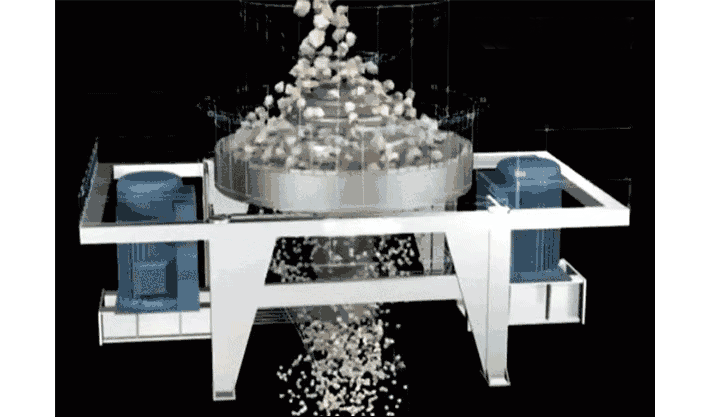

      物料由進料斗進入沖擊式制砂機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、摩擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。

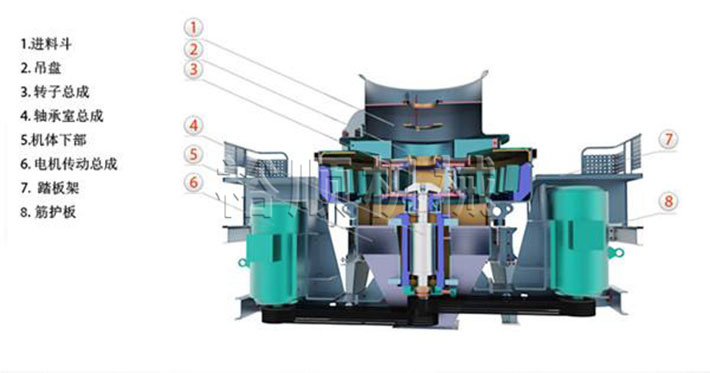

      沖擊式制砂機主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。





      1、結構簡單新穎、獨特、運轉穩定。

      2、能量消耗小、產量高、破碎比大。

      3、沖擊式制砂機體積小、操作簡便、安裝和維修方便。

      4、具有整形功能、產品呈立方狀、堆積密度大。

      5、生產過程中，石料能形成保護底層，機身無磨損，經久耐用。

      6、少量易磨損件用特硬耐磨材質成，重量輕、便于換配件。

      7、葉輪及渦動破碎腔內的物料自襯大幅度減少了磨損件費用和維修工作量，有效地解決了玻璃等原料破碎過程中的"鐵污染"問題和鋼渣破碎過程中的"卡鋼"問題，巧妙的內部氣流自循環消除了粉塵彌散。




      沖擊式制砂機廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用，與其它類型的破碎機相比產量功效高。

       沖擊式制砂機的參數：

型號			VSI-7611	VSI-8518	VSI-9526	VSI-1140	VSI-1145
瀑落與中心進料	120-180	200-260	300-380	450-520	500-640
全中心進料	60-90	100-130	150-190	225-260	250-360
大進料邊長(mm)		軟料	<30	<35	<40	<40	<40
		硬料	<25	<30	<35	<35	<35
轉速(r/min)			1700-1890	1520-1690	1360-1510	1180-1310	1100-1310
雙電動機功率(kw)			110-150	180-220	264-320	400-440	400-440
大外形尺寸(mm)			3700&times;2150&times;2100	4140&times;2280&times;2425	4560&times;2447&times;2778	5000&times;2700&times;3300	5100&times;2790&times;3320
電源			380V     50Hz
液壓潤滑站	電動機功率(kw)		2&times;0.31 kw
	安全保護		雙油泵互補保證供油；無油流、無油液壓自動停機；水冷降溫；冬季電機加熱啟動
	外形尺寸(mm)		820&times;520&times;1270(mm)
	油箱加熱器功率(kw)		2kw
